概述
ISG（分界表面發生器）系列靜式混合器是一種沒有運動部件的連續操作的串聯式混合器，在液—液、液—固、氣—液、固—固混合過程中，使用它可以獲得極為正確的可測得界面層。混合器安裝方便、迅速、成本低、損耗低、維修少。
混合原理
ISG靜式混合器的單元安裝在一個管形的外殼內，單元可以很方便地單個拆下用于清洗。單元的末端都被切割成一定的橫截面，拼合起來形成一個四面體的混合腔。穿過每個單元的四個洞為物流提供了流通孔道。
如果兩股物料通過1個ISG靜式混合器，當它們通過**個單元時被分割成8層，通過第二個單元時被分割成32層，通過第三個單元時被分割成128層……以此類推，當通過第十個單元時被分成200萬層以上，界面(L)的數量與混合物料的股數（N）、單元數（E）之間的關系如下：L=N（4）E
ISG靜式混合器內的四個洞以一定的角度排列，當一股物料從最靠近單元壁的那個洞流入，流出時的洞口則在單元壁的另一面，這種孔道的設計確保了單元中每個孔內不會被其他物料污染。
ISG單元
 |  |
界面的形成 | 通過ISG靜式混合器的流動通道形式 |
結構
ISG靜式混合器可用于公稱直徑0.5英寸至6英寸的管子內，由不銹鋼、特氟龍和聚丙烯制成。根據用戶要求，也可定制其它材質和尺寸。
0.5英寸和1英寸直徑的不銹鋼ISG靜式混合器的螺紋末端是標準的，所有其它尺寸的都提供配備標準法蘭連接。ISG靜式混合器可以焊接和帶法蘭末端（見圖1、2），也可以帶冷熱夾套（見圖5）。
ISG靜式混合器的固定容量僅是管子的17%，因此**程度地減少了停工時物料的損失。

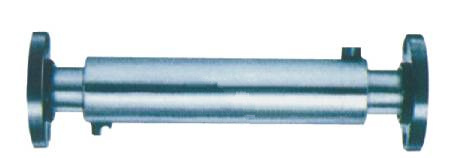

帶夾套的ISG靜式混合器
應用
當混合單元要求能被快速拆下，便于清洗時，ISG靜式混合器是較好的選擇，它符合衛生的要求。
ISG靜式混合器在混合粘度高達250000:1或更高的物料時所顯示的混合效果是無與倫比的。
在操作中，為了達到預定程度的混合，可以根據表二所顯示的例子進行比較，選擇合適的單元數量。
技術參數
型號 | 公稱直徑 | 混合器長度（mm） |
4個單元 | 6個單元 | 10個單元 | 14個單元 | 20個單元 |
ISG12.5 | 12.5 | 75 | 108 | 165 | 228 | 318 |
ISG16 | 16 | 75 | 108 | 165 | 228 | 318 |
ISG25 | 25 | 114 | 165 | 260 | 362 | 508 |
ISG38 | 38 | 146 | 222 | 368 | 520 | 743 |
ISG50 | 50 | 184 | 280 | 476 | 673 | 965 |
ISG75 | 75 | 273 | 419 | 711 | 1010 | 1448 |
ISG100 | 100 | 362 | 560 | 952 | 1340 | 1930 |
ISG150 | 150 | 546 | 838 | 1422 | 2006 | 2883 |
