概述
VRB立式螺帶混合機的筒體內無傳動機構，從而解決了因潤滑油泄露而導致物料污染，運行可靠穩定，特別適合衛生要求高的粉料、顆粒混合；同時也適用于粘性流體或稠狀、濕狀、膏狀為主物料的攪拌混合。

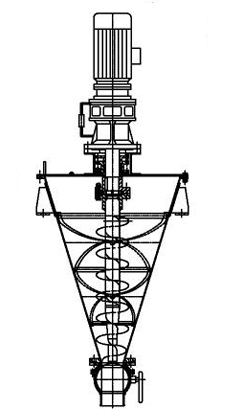

本機攪拌器由攪拌主軸和兩根與筒體內壁表面吻合的螺帶及螺旋葉片組成。旋轉時，螺帶和螺旋葉片將

物料由下向上沿筒體內壁盤旋提升，同時又由于運轉時螺帶帶面上的各點線速度不同，物料在其作用下產生了不規則的對流、剪切、摻混、擴散，形成全方位的三維運動。攪拌軸中心是螺旋葉片，運轉時將靠中心的物料提升、拋出，被拋出的物料一部分進入螺帶，而被螺帶拋出的物料又被吸收到螺旋葉片的螺旋包絡體內而被提升。如此不斷反復循環，使物料在短時間內達到均勻混合。

本機廣泛適用于化工、農藥、染料、醫藥、飼料、化肥、冶金、礦山、食品、塑料、添加劑等行業的攪拌混合。

特點
該機由減速機直接驅動攪拌器旋轉
筒體內無傳動機構，解決了因潤滑油泄露而導致物料污染
外螺帶與容器壁之間間隙非常小，以防止物料粘結
該機總體結構緊湊，占地面積小
該機出料方便

可供選擇的菜單
1、筒體可設計成帶夾套形式，當夾套內通以一定溫度介質時，可滿足用戶對工藝溫度控制的要求。
2、可以設計提供滿足真空或帶壓工況條件下的設備。
3、可設計提供噴液裝置，在物料中噴入適量液體。
4、可以增加切碎裝置，能切碎聚集物，以滿足工藝要求。
5、多種密封裝置可供選擇：填料密封、機械密封、唇式密封。
6、多種出料閥門可供選擇：蝶閥、半球閥、球閥、刀門閥。
7、多種材質可供選擇：碳鋼，304不銹鋼，316不銹鋼等材質可選擇。

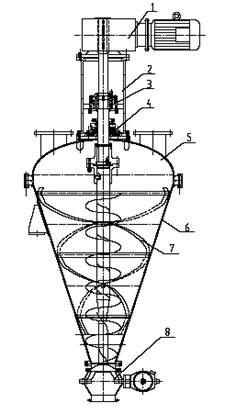

                                 1、減速機（電機） 2、支承腔 3、軸承 4、密封部件

                                 5、機蓋 6、筒體 7、螺帶式攪拌軸 8、出料閥

特殊設計

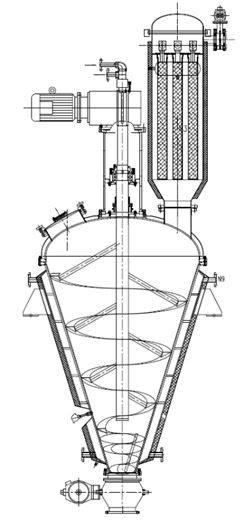

作為干燥設備時，內部攪拌螺帶可設計成內加熱結構，增大30%的換熱面積，增強換熱效率

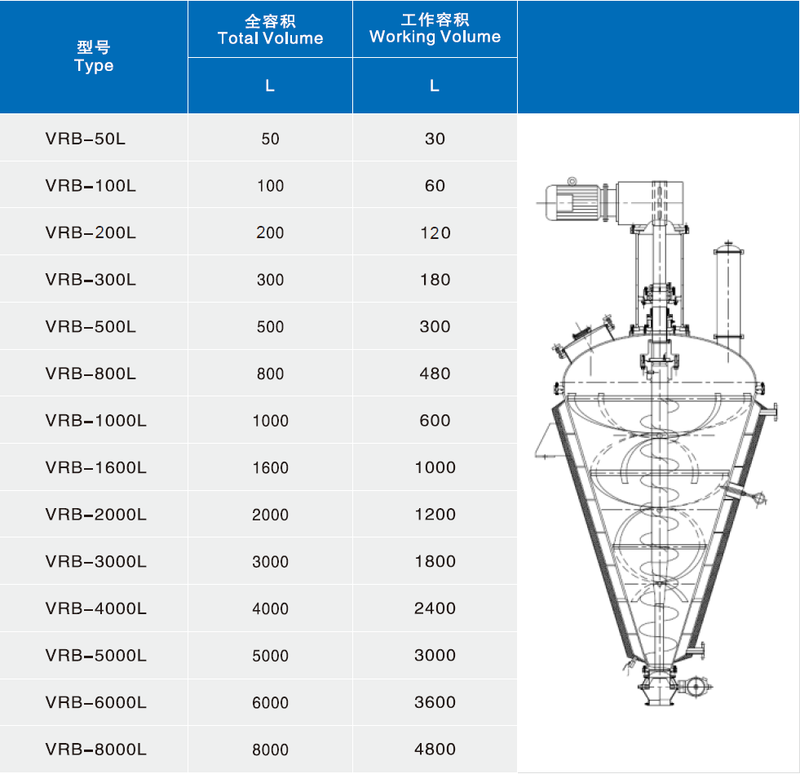

型號選擇

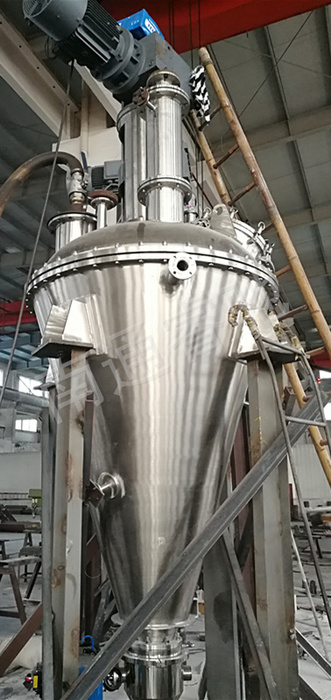

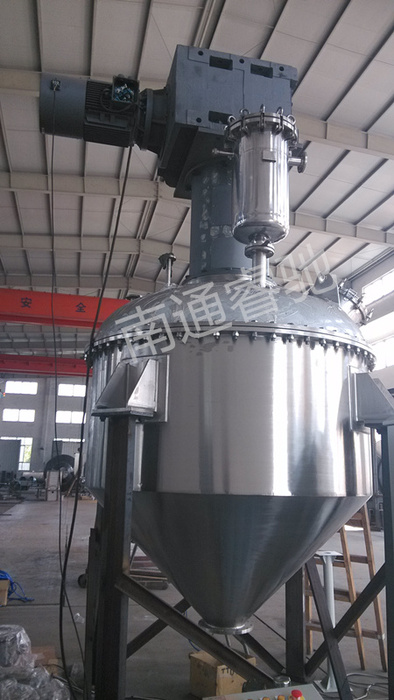

　　　　　　　　　　　　　　　　　　　　　設備外形

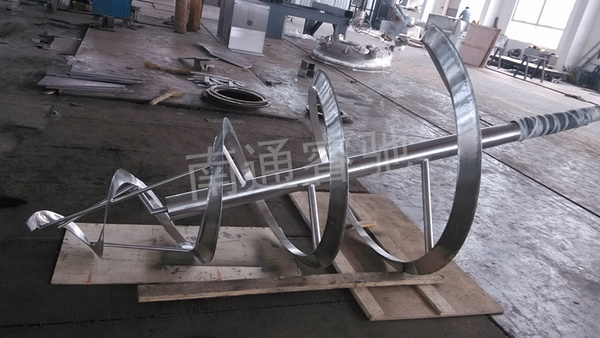

　　　　　　內部攪拌結構

                                               內加熱螺帶結構
